Technický systém může pracovat zdánlivě normálně, přesto se v něm postupně mění podmínky. Filtr se zanáší, průtok se mění, v potrubí vzniká větší odpor nebo některá část systému nepracuje stejně jako dříve. Takové změny nemusí být na první pohled viditelné. Tlak přitom může fungovat jako nepřímý ukazatel toho, co se uvnitř systému děje. Pro diagnostiku proto mají význam digitální manometry pro měření tlaku, které umožňují sledovat konkrétní tlakové hodnoty.

Samotné číslo ale ještě neříká, kde problém vznikl. V praxi může být mnohem zajímavější porovnat dvě místa systému nebo sledovat, jak se hodnota mění v čase. U diferenčního měření se například vyhodnocuje rozdíl mezi dvěma tlaky. Přístroje této kategorie mohou mít dva měřicí porty a podle konkrétního provedení pracovat s různými rozsahy.

Proč se tlak mění, i když zařízení stále funguje?

Tlak v technickém systému není neměnná hodnota. Ovlivňuje ho například průtok, odpor jednotlivých částí, stav filtrů nebo změna provozních podmínek. Pokud některá část začne průchodu média klást větší odpor, může se změnit tlakový rozdíl mezi místem před překážkou a za ní.

Představme si například filtr ve vzduchotechnickém systému. Na začátku provozu může být rozdíl tlaků před filtrem a za filtrem relativně malý. S postupným zanášením filtračního prvku se podmínky proudění mění a tlaková ztráta může růst. Právě změna hodnoty oproti předchozímu měření může být pro diagnostiku důležitější než jedno izolované číslo.

Co prozradí rozdíl tlaku mezi dvěma místy?

Diferenční tlak vzniká jako rozdíl mezi dvěma současně sledovanými tlaky. Tento způsob měření je užitečný všude tam, kde nás nezajímá pouze tlak v jednom bodě, ale změna způsobená konkrétní částí systému. Může jít například o filtr, potrubní úsek nebo jiné místo, kde dochází k tlakové ztrátě.

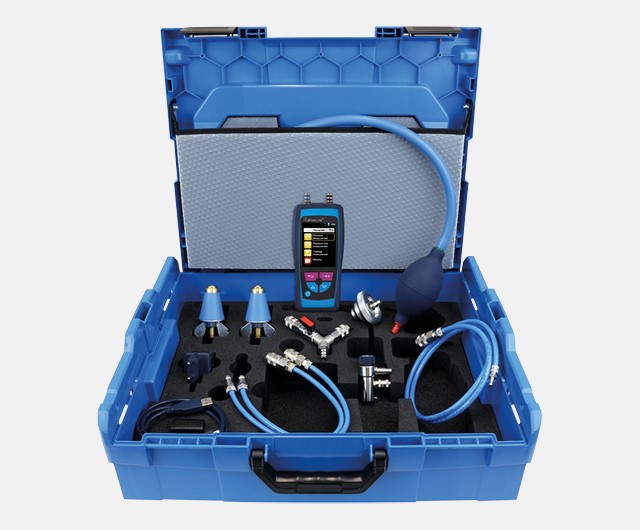

U některých přístrojů lze tlak měřit přímo, u jiných je k dispozici také měření diferenčního tlaku nebo tlakové ztráty. Konkrétní možnosti závisí na daném modelu a jeho měřicím rozsahu. Například řada S4600-ST používá dva tlakové porty a nabízí varianty od velmi nízkých tlaků až po rozsahy v jednotkách bar.

Afriso.cz

Kdy má větší význam sledovat změnu než samotnou hodnotu?

Jednorázové měření může odpovědět na otázku, jaký tlak je v systému právě teď. Při diagnostice ale často potřebujeme vědět, zda se tato hodnota oproti minulosti změnila. Pokud se například tlaková ztráta na určitém místě postupně zvyšuje, může to být důvod k další kontrole dané části systému.

Pro tento způsob práce jsou důležité nejen samotné manometry pro měření tlaku, ale také způsob provedení měření. Má smysl porovnávat hodnoty za srovnatelných provozních podmínek a vědět, kde přesně byly tlakové přípojky umístěny. Bez znalosti kontextu může být i přesně změřená hodnota obtížně interpretovatelná.

Co všechno může ovlivnit výsledek měření?

Na naměřenou hodnotu nemá vliv pouze samotný přístroj. Důležitou roli hraje také způsob připojení a podmínky, za kterých měření probíhá. Před interpretací výsledku je proto vhodné ověřit především:

• zda je přístroj připojen ke správným měřicím místům,
• zda odpovídá použitý rozsah očekávané hodnotě,
• zda se podmínky během měření výrazně nemění,
• zda byla před měřením provedena potřebná kontrola nebo nulování,
• zda porovnáváme hodnoty získané za srovnatelných podmínek.

Význam tlakové diagnostiky tedy nespočívá v tom, že by jedno měření automaticky určilo příčinu problému. Její hodnotou je možnost získat konkrétní údaje, porovnat tlakové poměry a podle jejich změn určit, které části systému stojí za další kontrolu. Digitální manometry pro měření tlaku tak mohou být užitečné nejen pro odečet aktuální hodnoty, ale také pro systematickou diagnostiku technických zařízení.
